Платформы для плавучих морских ветряных турбин

Высококачественные платформы для плавучих морских ветряных турбин от LWY Steel Structure представляют собой надежные стальные конструкции морского класса, разработанные для суровых условий эксплуатации в открытом море. Платформы, изготовленные из высокопрочной коррозионностойкой стали и оптимизированной гидродинамической конструкции, обеспечивают превосходную устойчивость, устойчивость к ветру и волнению, а также противоусталостные характеристики в сложных морских условиях.

Объединяя технологии антикоррозийного, антикоррозионного и сейсмического усиления, наши морские ветряные платформы обеспечивают стабильную долгосрочную работу плавучих ветряных турбин, эффективно противодействуя воздействию океанских течений, сильной ветровой вибрации и эрозии морской воды. Эти стальные платформы, предназначенные для морских проектов в области возобновляемых источников энергии, отличаются высокой структурной безопасностью, длительным сроком службы и настраиваемыми структурными характеристиками, а также соответствуют строгим международным стандартам морского машиностроения и морского ветроэнергетического строительства.

Технические характеристики продукта

Проблемы морской среды

Коррозия, вызванная солевым туманом

Атмосферные солевые нагрузки в морских зонах относятся к классу C5-M, самой серьезной категории коррозии по стандарту ISO 9223. Гладко окрашенная сталь выходит из строя в течение нескольких лет; платформы для плавучих морских ветряных турбин с самого начала требуют многоуровневой защиты.

Волновое и усталостное нагружение

Плавающие конструкции никогда не перестают двигаться. Циклические нагрузки от волн, ветра и работы турбин создают усталостные напряжения, которые требуют качества сварки и детального проектирования, намного превышающих строительные стандарты.

Ограничения доступа и обслуживания

Перекраска платформы в 20 км от берега измеряется судо-днями и погодными окнами. Защита от коррозии, применяемая на заводе, должна быть долговечной.

Материалы и защита от коррозии

Марки стали

платформы для плавучих морских ветряных турбин изготавливаются из Q355B/Q355D, S355 или эквивалентной конструкционной стали морского класса с сертифицированными ударными свойствами для эксплуатации при низких температурах в соответствии со спецификацией проекта.

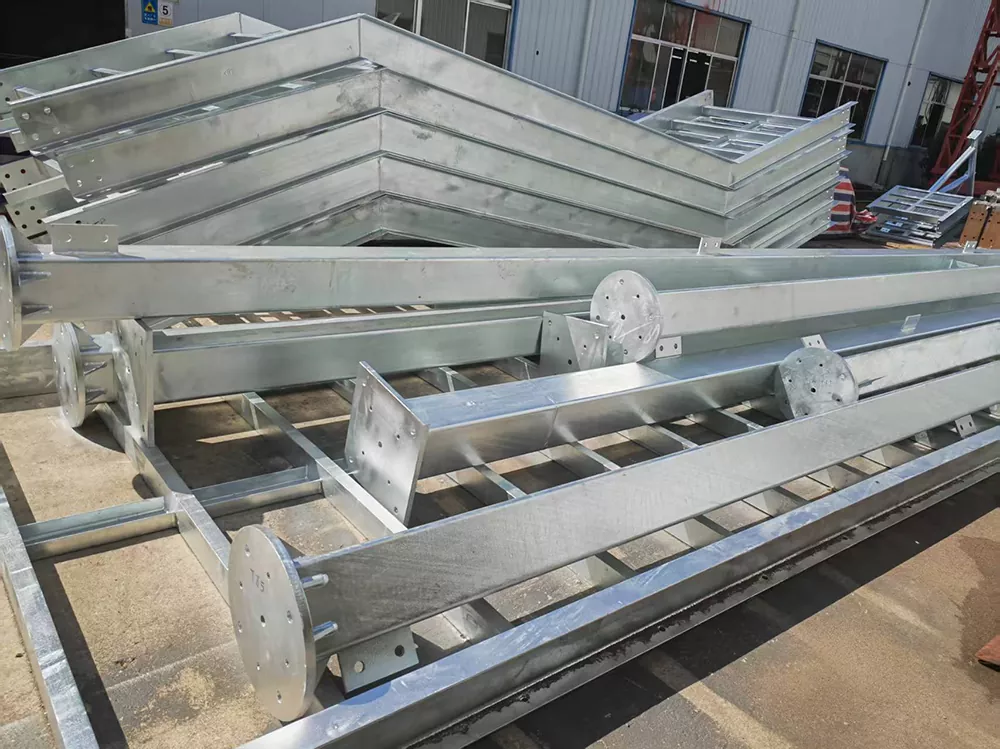

Горячее цинкование

Платформы и переходы меньшего размера оцинкованы горячим способом в соответствии со стандартом ISO 1461 с минимальной толщиной цинка 85 мкм, что обеспечивает десятилетиями не требующую технического обслуживания защиту в морском воздухе.

Системы покрытия

Крупные первичные конструкции получают систему морского покрытия: грунтовку с высоким содержанием цинка, промежуточную эпоксидную смолу и полиуретановую или полисилоксановую отделку, наносимую безвоздушным распылением после дробеструйной обработки до степени Sa 2,5.

Интерфейс катодной защиты

Компоненты, которые подключаются к погружным конструкциям, детализированы с точки зрения совместимости с расходуемыми анодами и системами наложенного тока, включая свариваемые аноды, если указано.

Качество изготовления и сварки

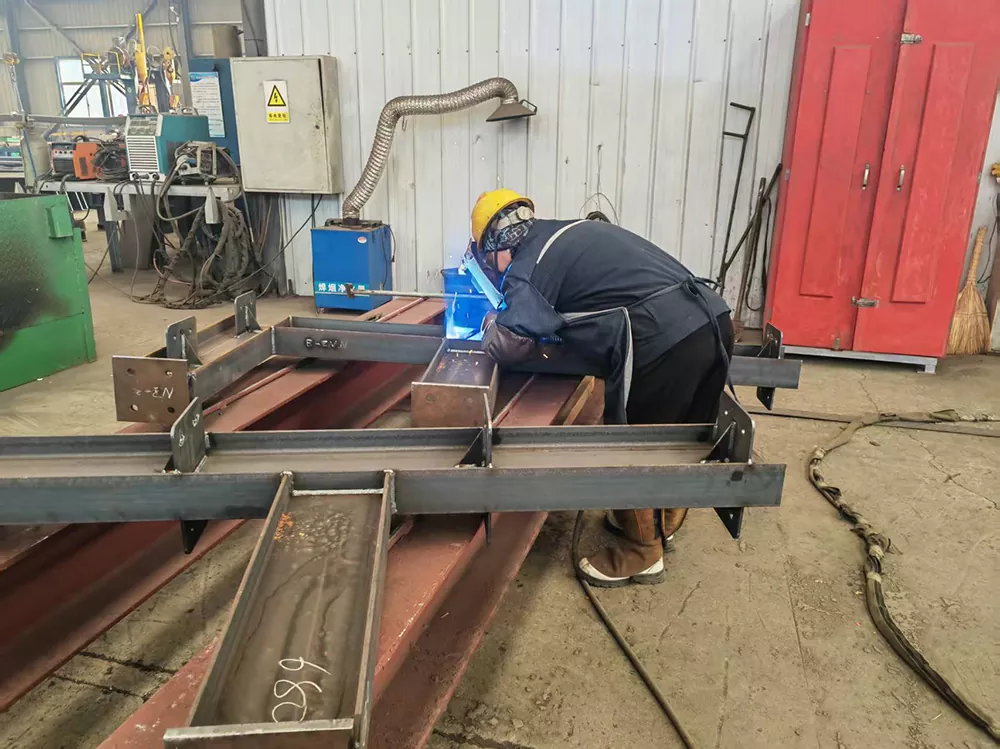

Сварка

Все сварные швы выполняются сертифицированными сварщиками в соответствии со стандартами EN ISO 9606 или AWS D1.1, а процедуры сварки аттестуются перед производством.

Неразрушающий контроль

Стыковые сварные швы в основных элементах подвергаются 100% ультразвуковому или радиографическому контролю; Угловые сварные швы проходят магнитопорошковый контроль на выборочной основе, согласованной с заказчиком.

Контроль размеров

Изготовленные шаблоны и контрольные приспособления удерживают важные размеры, такие как расстояние между болтовыми группами и плоскостность фланцев, в пределах жестких допусков, поэтому сборка на море осуществляется без доработок на месте.

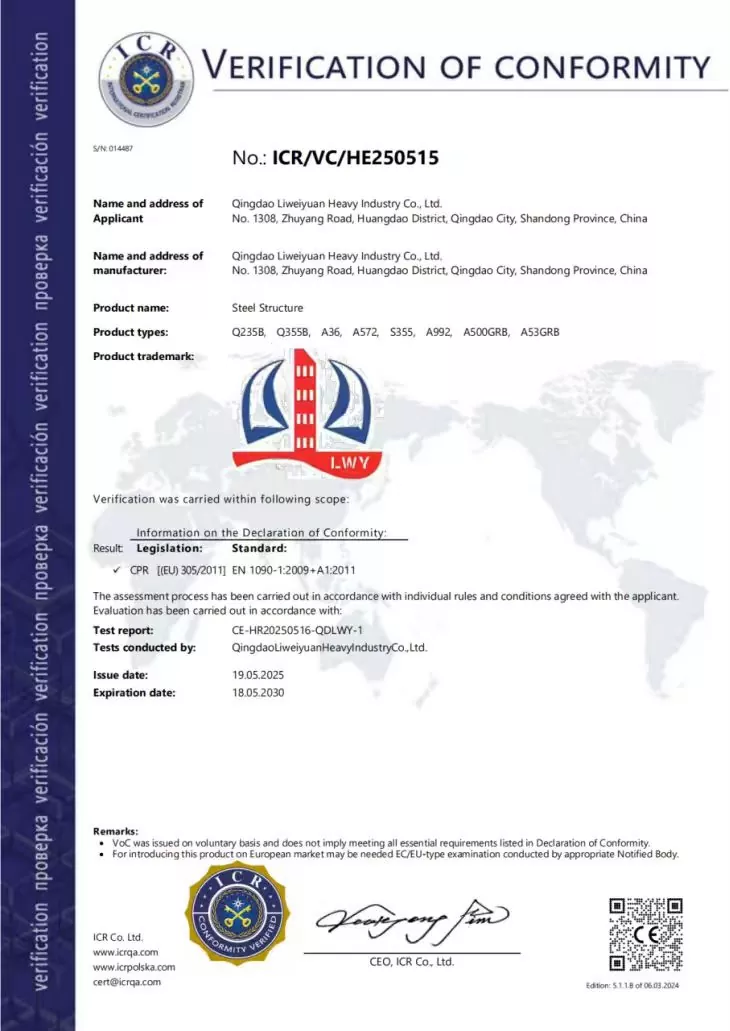

Сертификаты и стандарты качества

Приложения

LWY Steel Structure производит платформы для плавучих морских ветряных турбин и сопутствующие компоненты для:

1. Площадки обслуживания и обслуживания турбин.

2. Переходные площадки между башней и плавкорпусом.

3. Доступ к проходам, площадкам и ограждениям.

4. Опорные рамы оборудования для систем швартовки и управления.

5. Опорные конструкции вертолетной площадки и крановых постаментов (по запросу)

Часто задаваемые вопросы

В1: Какие марки стали вы используете для платформ для плавучих морских ветряных турбин?

A1: эквиваленты Q355B/Q355D, S355 или A572 с сертифицированными ударопрочностью при низких температурах, выбранные в соответствии с проектом. Сертификаты на материалы предоставляются на каждую пластину и секцию.

В2: Как применяется защита от коррозии?

A2: Поверхности подвергаются дробеструйной очистке до степени Sa 2,5, затем покрываются морской системой грунтовки с высоким содержанием цинка, эпоксидной промежуточной и полиуретановой отделки или подвергаются горячему цинкованию до ISO 1461 для более мелких компонентов. Общая толщина системы обычно превышает 240 мкм.

В3: Можете ли вы удовлетворить требования классового общества?

A3: Наша система производства и контроля качества соответствует практикам DNV, ABS и CCS, и мы работаем в соответствии с требованиями к сварке и неразрушающему контролю, указанными в вашем проекте. Стороннее обследование приветствуется на любом этапе.

В4: Каковы ваши возможности доставки морских компонентов?

A4: Платформы для плавучих морских ветряных турбин производятся на нашем заводе в Циндао, который имеет годовую мощность переработки более 20 000 тонн стальных компонентов и расположен в 36 км от порта Циндао, поэтому крупные морские партии эффективно доставляются по морю.

В5: Предоставляете ли вы поддержку при установке?

О5: Мы предоставляем сборочные чертежи, планы подъема и карты сварных швов, а наши инженеры поддерживают сборку на море путем дистанционного руководства или контроля на месте, если это необходимо.
